Az elektromos rendszerek birodalmában a megszakítók kulcsszerepet játszanak a biztonság és a megbízhatóság biztosítása érdekében. A rendelkezésre álló különféle megszakítók közül a miniatűr megszakítók (MCB) és az öntött tok megszakítók (MCCB) két általánosan használt lehetőség. A megszakító MCB -szállítójaként gyakran vizsgálom meg a kétféle megszakítótípus közötti különbségeket. Ebben a blogbejegyzésben az MCB -k és az MCCB -k közötti jellemzőkbe, alkalmazásokba és kulcsfontosságú különbségekkel foglalkozom, hogy segítsenek az elektromos projektek megalapozott döntésének meghozatalában.
A miniatűr megszakítók (MCB) megértése
Az MCB-k kompakt, egypólusú vagy többpólusú eszközök, amelyek célja az elektromos áramkörök védelme a túláram és a rövidzárlat körülmények között. Ezeket általában alacsony feszültségű alkalmazásokban használják, például lakossági, kereskedelmi és könnyű ipari környezetben. Az MCB -k kis méretükről, nagy törésükről és könnyű telepítésükről ismertek.
Az MCB-k egyik legfontosabb jellemzője a termikus-mágneses kioldó mechanizmusuk. A termikus elem reagál a túlterhelési áramokra, felmelegedéssel és a megszakítónak egy bizonyos késleltetés után történő elindulásával. Ez lehetővé teszi a megszakító számára, hogy az ideiglenes túlterheléseket felesleges kioldás nélkül kezelje. A mágneses elem viszont a rövidzárlati áramokra reagál azáltal, hogy olyan mágneses mezőt generál, amely gyorsan elindítja a megszakítót.
Az MCB -k különböző jelenlegi besorolásokban kaphatók, néhány ampertől több száz amperig. Ezeket a kioldási jellemzők, például a B, C és D görbék alapján is besorolják. A B -görbe alkalmas ellenálló terhelésekhez, például világítási és fűtési áramkörökhöz. A C -görbét általában induktív terhelésekhez, például motorokhoz és transzformátorokhoz használják. A D -görbét rendkívül induktív terhelésekhez, például hegesztőgépekhez és tápegységekhez tervezték.
Az öntött tok megszakítók (MCCB) feltárása
Az MCCB -k nagyobbak és robusztusabbak, mint az MCB -k, így alkalmasak a magasabb áramú alkalmazásokhoz. Általában ipari, kereskedelmi és intézményi környezetben használják őket, ahol védelmet nyújtanak a nagyobb elektromos rendszerek és berendezések számára. Az MCCB -k mind rögzített, mind állítható utazási beállításokban kaphatók, lehetővé téve az áramkörvédelem nagyobb rugalmasságát.
Az MCBS-hez hasonlóan az MCCB-k is termikus-mágneses kioldó mechanizmust is használnak a túlterhelések és a rövidzárlatok elleni védelem érdekében. Az MCCB -k azonban általában nagyobb törési kapacitással bírnak, és képesek kezelni a nagyobb hibás áramokat. További funkciókat kínálnak, például állítható utazási beállításokat, földhibavédelmet és a távirányító képességeit.
Az MCCB -k a jelenlegi besorolások széles skáláján kaphatók, néhány száz ampertől több ezer amperig. Ezeket a megszakító besorolások alapján is besorolják, amelyek jelzik azt a maximális hibaáramot, amelyet a megszakító biztonságosan megszakíthat. Magasabb megszakító besorolásokra van szükség a magasabb hibás áramokkal, például ipari energiarendszerekkel rendelkező alkalmazásokhoz.
Főbb különbségek az MCB -k és az MCCB -k között
Most, hogy alapvető ismeretünk van az MCB -kről és az MCCB -kről, vizsgáljuk meg a kétféle megszakítótípus közötti legfontosabb különbségeket:
Méret és fizikai méretek
Az MCB -k és az MCCB -k közötti egyik legnyilvánvalóbb különbség a méretük. Az MCB -k kompakt és könnyűek, így ideálisak a kis elektromos panelekhez és elosztó táblákhoz való felhasználáshoz. Általában pólusonként 18 mm vagy 27 mm szélességük van, és könnyen felszerelhetők a DIN sínekre. Az MCCBS viszont nagyobb és nehezebb, és több helyet igényel a telepítéshez. Általában nagyobb kapcsolóberendezésekbe vagy motorvezérlő központokba vannak felszerelve.
Aktuális minősítés
Az MCB -ket alacsony és közepes áramú alkalmazásokhoz tervezték, általában néhány ampertől több száz amperig terjednek. Ezek alkalmasak az egyes áramkörök és a kis elektromos terhelések védelmére. Az MCCB -k viszont képesek sokkal magasabb áram -besorolást kezelni, néhány száz ampertől több ezer amperig. Általában a nagyobb elektromos rendszerek és berendezések, például transzformátorok, generátorok és ipari motorok védelmére használják.
Törési kapacitás
A bontási kapacitás arra a maximális hibaáramra utal, amelyet a megszakító biztonságosan megszakíthat anélkül, hogy a megszakító vagy az elektromos rendszer károsodna volna. Az MCB -k általában alacsonyabb törési kapacitással bírnak, mint az MCCBS. Általában 10 ka vagy 16 ka -ig terjedő kapacitások besorolására vannak besorolva. Az MCCB -k viszont magasabb törési kapacitással rendelkeznek, 25 ka -tól 200 ka -ig terjednek. Ez alkalmassá teszi őket magasabb hibás áramokkal, például ipari energiarendszerekkel rendelkező alkalmazásokhoz.
Kioldási jellemzők
Mind az MCBS, mind az MCCB-k termikus-mágneses kioldó mechanizmust használnak a túlterhelések és a rövidzárlatok elleni védelem érdekében. Az MCB -k és az MCCB -k kioldási tulajdonságai azonban a tervezésüktől és az alkalmazástól függően változhatnak. Az MCB -k különböző kioldógörbékben kaphatók, például B, C és D görbék, amelyeket különféle típusú terhelésekhez terveztek. Az MCCBS viszont gyakran állítható utazási beállításokat kínál, lehetővé téve az áramkör védelmének nagyobb rugalmasságát. Ez alkalmassá teszi őket olyan alkalmazásokra, ahol a terhelési tulajdonságok változhatnak, vagy ha pontos védelemre van szükség.
Költség
Általában véve az MCB-k költséghatékonyabbak, mint az MCCB-k. Kisebbek, egyszerűbbek a tervezésben, és kevesebb anyagot igényelnek, ami olcsóbbá teszi őket a gyártáshoz. Az MCCBS viszont nagyobb, összetettebb, és további funkciókat kínál, például állítható utazási beállításokat és földi hibavédelmet. Ez drágábbá teszi őket, mint az MCB -k. A megszakító kiválasztásakor azonban a megszakító költségeinek nem szabad az egyetlen tényező. Más tényezőket, például az alkalmazási követelményeket, a terhelési jellemzőket és a biztonsági szempontokat is figyelembe kell venni.
Az MCB -k és az MCCB -k alkalmazásai
Az MCB -ket és az MCCB -ket különféle elektromos alkalmazásokban használják, jellemzőiktől és képességeitől függően. Íme néhány MCB és MCCB általános alkalmazása:
Az MCB -k alkalmazásai
- Lakossági elektromos rendszerek:Az MCB -ket általában lakossági elektromos panelekben használják az egyes áramkörök, például világítás, üzletek és készülékek védelme érdekében. Megbízható védelmet nyújtanak a túlterhelések és a rövidzárlatok ellen, biztosítva az elektromos rendszer és az épület lakói biztonságát.
- Kereskedelmi épületek:Az MCB -ket kereskedelmi épületekben, például irodákban, üzletekben és éttermekben is használják a kis elektromos terhelések védelme érdekében. Gyakran telepítik őket elosztó táblákba és alpanelekbe, hogy a világítás, a HVAC rendszerek és más elektromos berendezések áramköri védelmét biztosítsák.
- Könnyű ipari alkalmazások:Az MCB -k könnyű ipari alkalmazásokhoz, például kis műhelyekhez és gyárakhoz alkalmasak, ahol az elektromos terhelések viszonylag kicsik. Ezeket az egyes gépek, berendezések és áramkörök védelmére használják, biztosítva az ipari folyamatok zökkenőmentes működését.
Az MCCBS alkalmazásai
- Ipari energiarendszerek:Az MCCB -ket széles körben használják az ipari energiarendszerekben a nagy elektromos berendezések, például transzformátorok, generátorok és motorok védelme érdekében. Nagyon nagy törésű kapacitást és állítható utazási beállításokat biztosítanak, lehetővé téve az elektromos rendszer pontos védelmét.
- Kereskedelmi épületek nagy elektromos terheléssel:Az MCCB -ket olyan kereskedelmi épületekben is használják, amelyek nagy elektromos terheléssel, például bevásárlóközpontokkal, kórházakkal és adatközpontokkal rendelkeznek. Telepítik a fő kapcsolókészülék-szekrényekbe és a motorvezérlő központokba, hogy megvédjék az elektromos rendszert a túlterhelésektől és a rövidzárlattól.
- Megújuló energia rendszerek:Az MCCB -ket egyre inkább a megújuló energiarendszerekben, például a napenergia -erőművekben és a szélerőművekben használják az elektromos berendezések és az elektromos hálózat védelme érdekében. Megbízható védelmet nyújtanak a túlterhelés, a rövidzárlat és a földi hibák ellen, biztosítva a megújuló energiarendszerek biztonságos és hatékony működését.
Következtetés
Összegezve, az MCB-k és az MCCB-k két fontos típusú megszakítók, amelyek döntő szerepet játszanak az elektromos rendszerek védelmében a túlterhelésektől és a rövidzárlattól. Míg az MCB -k alacsony és közepes áramú alkalmazásokhoz alkalmasak, az MCCB -ket magasabb áramú alkalmazásokhoz tervezték, és további funkciókat és képességeket kínálnak. A megszakító kiválasztásakor fontos figyelembe venni az alkalmazási követelményeket, a terhelési jellemzőket és a biztonsági szempontokat. Ha további segítségre van szüksége a projekthez megfelelő megszakító kiválasztásához, kérjük, ne habozzonvegye fel velünk a kapcsolatot- Mi vagyunk a megszakító MCB-k vezető szállítója, és kiváló minőségű termékeket és szakmai tanácsokat nyújthat Önnek.

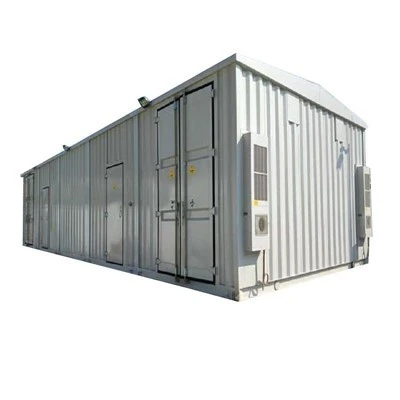

Akár aElőre telepített alállomás, a4 pólusú RCBO, vagy egyVáltakozó áramú megszakító doboz, Megvan a szakértelem és tapasztalat, hogy megfeleljen az Ön igényeinek. Vegye fel velünk a kapcsolatot ma, hogy megvitassa az Ön igényeit, és fedezze fel az elektromos projektek legjobb megoldásait.
Referenciák
- "Elektromos védelmi kézikönyv", Siemens AG
- "Megszakító kézikönyv", Schneider Electric
- "Elektromos telepítési útmutató", BSI csoport
