Hé! DC MCB -beszállítóként gyakran megkérdezem, hogyan lehet kiválasztani a DC DC akkumulátor töltőjének megfelelő DC MCB -t. Ez egy döntő döntés, amely befolyásolhatja a töltési rendszer biztonságát és hatékonyságát. Tehát belemerüljünk jól, és bontjuk le azokat a kulcsfontosságú tényezőket, amelyeket figyelembe kell vennie.
A DC MCBS alapjainak megértése
Először is, gyorsan menjünk át egy DC MCB (közvetlen jelenlegi miniatűr megszakító). Ez egy védőeszköz, amely automatikusan kikapcsolja az elektromos áramkört, amikor túlterhelést vagy rövid áramkört észlel. Egy DC akkumulátortöltővel összefüggésben biztonságosként működik, megakadályozva a töltő, az akkumulátor és más csatlakoztatott alkatrészek károsodását.
Feszültségértékelés
A DC MCB feszültségének besorolása rendkívül fontos. Gondoskodnia kell arról, hogy az MCB képes -e kezelni a DC akkumulátortöltő feszültségét. A DC akkumulátortöltők különböző feszültségszintekben kaphatók, például 12 V, 24 V, 48 V stb. Például, ha a töltő maximális kimeneti feszültsége 24 V -os, akkor megfelelő lenne egy DC MCB, amelynek 24 V -os vagy annál magasabb feszültség -besorolása lenne. Az alacsonyabb feszültségű MCB használata a szigetelés lebontásához és a potenciális biztonsági veszélyekhez vezethet.
Aktuális minősítés
Következő lépés a jelenlegi minősítés. Ez az az árammennyiség, amelyet az MCB folyamatosan képes kioldás nélkül hordozni. A DC akkumulátor töltőjének megfelelő aktuális besorolásának meghatározásához tudnia kell a töltő maximális töltési áramát. Ezt az információt általában a töltő előírásaiban találja meg.
Jó ötlet választani egy MCB -t, amelynek jelenlegi besorolása valamivel magasabb, mint a töltő normál működési árama. Ez lehetővé teszi a margót a kis áramú tüskék esetén a töltési folyamat során. Például, ha a töltő normál töltési árama 10A, akkor a 15A DC MCB jó választás lehet. Ne menjen túl magasra a jelenlegi minősítéssel, mivel túlterhelés esetén nem biztosítja megfelelő védelmet.
Törési kapacitás
A törési kapacitás, más néven rövid áramköri besorolás, egy másik kritikus tényező. Ez jelzi a maximális rövid áramkör áramot, amelyet az MCB biztonságosan megszakíthat anélkül, hogy sérülne. Ha egy rövid áramkör bekövetkezik, akkor egy nagyon nagy áram áramolhat az áramkörön. Ha az MCB törési kapacitása túl alacsony, akkor lehet, hogy nem képes kezelni a rövid áramköri áramot, ami íves, alkatrészek olvadásához és akár tüzekhez vezethet.
Fontolnia kell a rendelkezésre álló rövid áramköri áramot azon a helyen, ahol az MCB telepítve van. Ezt az értéket elektromos számításokból vagy villamosmérnöki konzultációval lehet beszerezni. Válasszon egy MCB -t, amelynek törési kapacitása megegyezik vagy magasabb, mint a várt rövid áramkör.
A DC MCB típusa
Különböző típusú DC MCB -k állnak rendelkezésre, és minden típusnak megvannak a saját jellemzői. Például néhány MCB -t általános DC alkalmazásokhoz terveztek, míg mások jobban alkalmasak olyan speciális felhasználásokra, mint a napenergia -rendszerek vagy az akkumulátor töltése.
Ha DC akkumulátortöltőt használ egy napenergia -rendszerben, érdemes megfontolnia aMikrorelay- Ezeket gyakran úgy tervezték, hogy kezeljék a napenergia -telepítések, például a változó áram és a feszültségszintek egyedi elektromos jellemzőit.
Oszlopok és konfiguráció
Az MCB -ben az oszlopok száma szintén fontos. Egy egyenáramú áramkörben lehet egy -pólusú, két pólusú vagy többpóli MCB -k. Egy egyszerű DC akkumulátortöltő áramkörhez elegendő lehet egy pólusú MCB, ha csak egy karmester védelmére van szükség. Ha azonban védelmet szeretne biztosítani mind a pozitív, mind a negatív vezetők számára, akkor a két pólusú MCB jobb megoldás.
Egyes alkalmazások összetettebb konfigurációkat igényelhetnek. Például egy nagy akkumulátor töltő rendszerben, amely több töltővel és akkumulátorral rendelkezik, szükség lehet egy többpóli MCB -re vagy az MCB -k kombinációjára. Érdemes lehet megfontolni a4 pólusú RCBOBizonyos esetekben, különösen, ha további védelemre van szüksége a maradék áramok ellen.
Hőmérséklet és környezet
Az üzemi hőmérséklet és az MCB telepítésének környezete befolyásolhatja annak teljesítményét. A magas hőmérsékletek miatt az MCB alacsonyabb áramlással haladhat, mint a névleges értéke, míg az alacsony hőmérsékletek a belső alkatrészeket törékenyebbé tehetik.
Győződjön meg arról, hogy az MCB a telepítési környezet hőmérsékleti tartományának értékelése van -e. Ha az MCB forró vagy párás területre van felszerelve, keresse meg a jobb hőeloszlású és nedvességálló modelleket.
Kompatibilitás más alkatrészekkel
Végül gondoskodnia kell arról, hogy a DC MCB kompatibilis legyen a töltő rendszer más alkatrészeivel, például az akkumulátor töltőjével, az akkumulátorral és az áramkörhez csatlakoztatott bármely más elektromos eszközzel. Egyes töltőknek konkrét követelményei lehetnek a védőkészülék típusára, amelyekkel dolgoznak, ezért fontos ellenőrizni a gyártó ajánlásait.
Gyakorlati példa
Tegyük fel, hogy van egy 24 V -os DC akkumulátortöltője, maximális töltési árama 20A. A várható rövid áramköri áram a telepítés helyén 5KA. Szüksége lenne egy DC MCB -re, amelynek feszültség besorolása legalább 24 V, a jelenlegi kb. 25a (valamivel magasabb a normál működési áramnál), és az 5 ka vagy annál magasabb törési kapacitás. Lehet, hogy megfontol egy két pólusú MCB -t is, hogy mindkét vezeték jobb védelme érdekében.

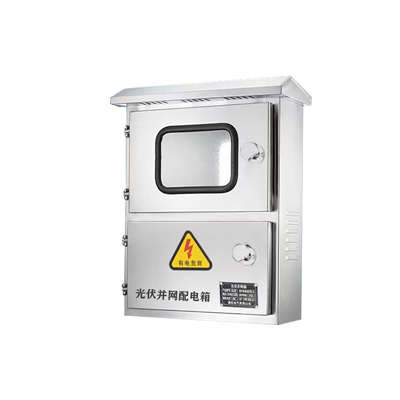

Egy bonyolultabb forgatókönyv szerint, ha napenergiával működő akkumulátor -töltő rendszert állít fel, amelynek több töltője van csatlakoztatva egy akkumulátor bankhoz, akkor előfordulhat, hogy MCB -k és más védőeszközök kombinációját kell használnia. Például használhatja a30 ka rács csatlakoztatott dobozA rendszer általános rövid áramkör védelmének kezelése.
Következtetés
A jobb egyenáramú MCB kiválasztása egy DC akkumulátor töltőhöz nem egy - méret - illesztés - minden folyamat. Ez olyan tényezők gondos megfontolását igényli, mint például a feszültség besorolása, az aktuális besorolás, a törési kapacitás, az MCB típusa, az oszlopok és a konfiguráció, a hőmérséklet és a környezet, valamint a többi alkatrész kompatibilitása.
Ha még mindig nem biztos benne, hogy a DC MCB melyik a legmegfelelőbb a DC akkumulátortöltőjéhez, ne habozzon elérni. DC MCB -beszállítóként rendelkezésre áll a szakértelem és a termékek széles skálája az Ön egyedi igényeinek kielégítésére. Akár egy kis DIY projekten vagy egy nagy méretű ipari telepítésen dolgozik, segíthetünk a helyes választásban. Vegye fel velünk a kapcsolatot, hogy megbeszélést indítson az Ön igényeiről, és találjuk meg a tökéletes DC MCB -t az akkumulátor töltő rendszeréhez.
Referenciák
- Elektromos telepítési kézikönyv, Schneider Electric
- Nemzeti Elektromos Kódex (NEC)
- DC CIRUUPRER gyártó útmutatói
